根據采樣定理，如果要數字信號重現原始采樣信號，要求采樣頻率應大于原始信號中最高采樣率的2倍。當不滿足這一要求時就會發生混疊現象。

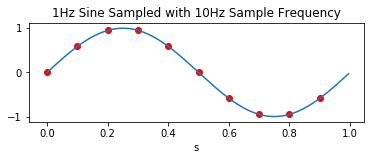

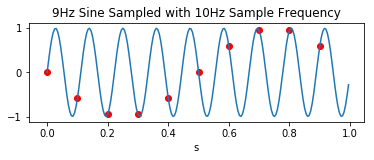

從時域上來觀察，如下圖所示的1Hz和9Hz信號分別用10Hz的采樣率采樣，1Hz的采樣點與原信號比較接近，但是9Hz的采樣點與原信號相差很遠，反而更像1Hz的信號。

從頻域上觀察，當8Hz的信號經過10Hz采樣后，會得到如圖所示的結果，相當于8Hz的信號經過采樣率一半為對稱軸重疊到另外一邊，造成了信號混疊。

因此在對信號進行ADC采樣前，需要對高于采樣率一半的信號進行濾除，這一過程就是抗混疊濾波，所使用的低通濾波器是抗混疊濾波器。
