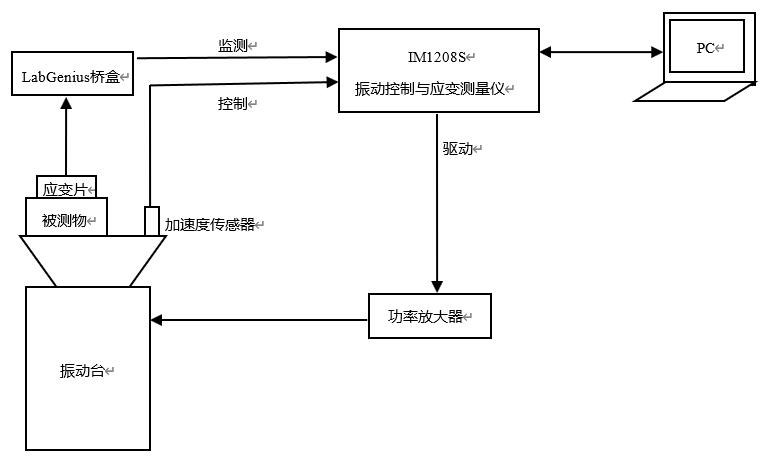

試驗原理圖如下，振動加速度傳感器的信號參與控制振動臺的振動試驗譜，應變片測得被測物的應變信號，經過應變橋盒輸入到LabGenius振動控制與應變測量儀IM1208S中，再經過軟件的處理分析，從而測得被測物動態應變。在振動試驗的過程中，實時同步觀察、分析、記錄振動信號和應變信號。

• IM1208S應用于曲軸振動疲勞試驗，主要以力傳感器、加速度傳感器和應變測量結合，測得曲軸的共振頻率。并在共振頻率點進行給定試驗力矩或者給定試驗加速度的振動疲勞試驗。
• 應力應變的測量可以在靜載作用下，通過控制儀的數據采集分析功能采集曲軸的應力應變，完成曲軸應力應變的標定工作。也可以在動態振動情況下，進行曲軸應力應變的標定。
• 振動控制系統實時閉環控制并監測系統的共振頻率變化，當系統的共振頻率發生改變時，會及時調整振動頻率，以維持在共振頻率處振動。

1.LabGenius振動控制與應變測量軟件中的應變測量功能是為測量分析動態應變而開發的。該功能嵌套在各個振動控制功能中。在振動控制的應用模塊中的通道參數面板中，輸入通道2設置為監測狀態，點擊該通道的應力應變可以設置應力應變，設置完成后可以進行電橋平衡。

2.振動控制與數采獨立，數采采集“振控系統”COLA輸出信號以及被測物測點應變信號；

由COLA信號，數采可解析出樣品受振動控制發生應變時的同步頻率信息，從而分析出被測物應變應力隨頻率變化情況
