ADC(Analog-to-Digital Converter)承擔著將模擬信號轉換為數字信號的任務，是數字采集設備的關鍵部分。ADC位數和量程設置直接影響采集的精度。

1.ADC位數

ADC的1位可以表示0、1兩個數值，N位ADC可表示2^N個數值，在對固定的量程進行采樣和數字化時，更多的位數可以獲得更高的量化精度。

?2.ADC位數對量化誤差的影響

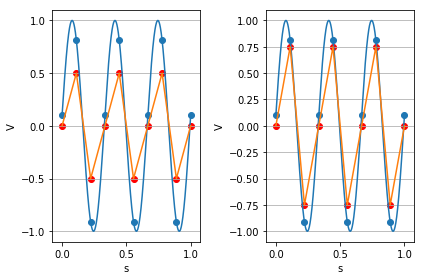

在量程一致的情況下ADC位數越高，采樣結果的量化誤差就越小，如圖所示：

3.量程對量化誤差的影響

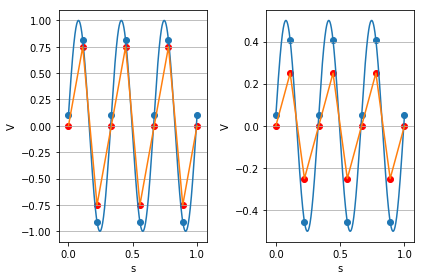

在同樣的ADC位數和量程情況下，量程越接近被測信號的范圍，誤差越小，如圖所示:

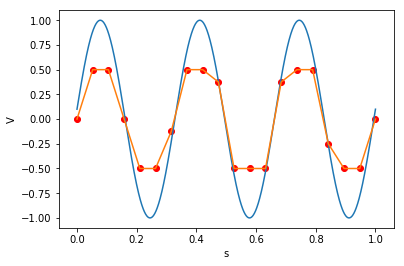

但是如果量程設置過小又會產生截波

?結論

ADC位數和量程設置會影響采集的量化誤差，當量程可以覆蓋被測信號時采集到的數字信號通常小于實際信號這種現象叫做**ADC欠載**，而量程設置過小時產生的截波現象也叫**ADC過載**。因此在使用時應根據被測情況合理選擇測試設備和量程以滿足測量精度要求。
