LabGenius——新一代振動控制儀

LabGenius振動控制儀是中譜科技新一代的振動試驗控制儀，不僅僅可以實現振動試驗的控制功能，還可以實現對振動試驗中的各個物理量的數據采集、存儲、實時分析以及離線分析等功能。

在振動控制領域，提供了便攜式IM12XX系列硬件設備，臺式IM20XX系列硬件設備，板卡式PCIe接口的IM60XX系列硬件設備，多通道式PXI/PXIe總線的IM16XX/IM18XX系列硬件設備支持不同的振動控制應用。

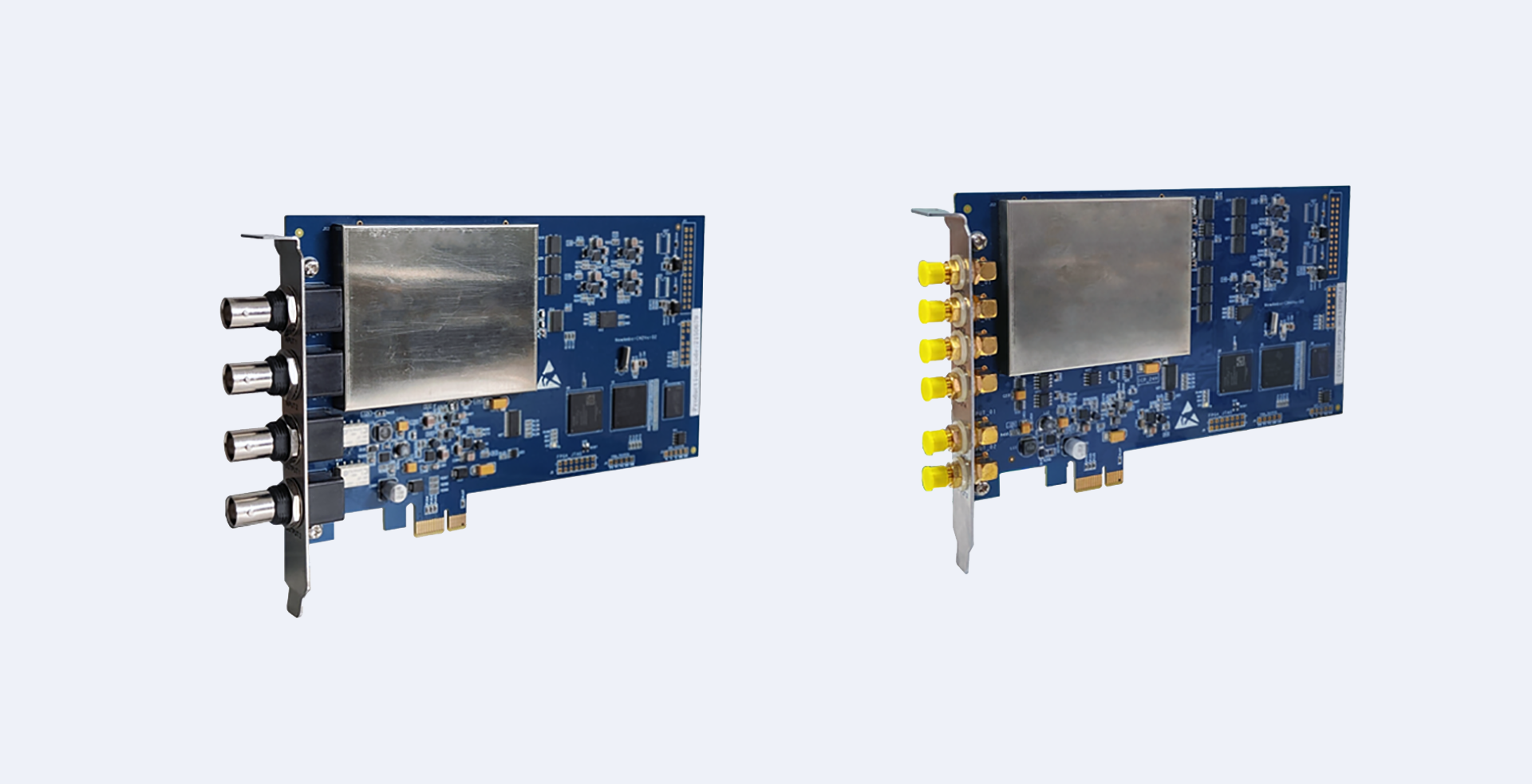

板卡式IM60系列

針對需要系統小型化的應用，PCIe接口的IM60XX系列硬件設備（例如IM6002C、IM6004C等），具有簡單的結構，能夠直接插入電腦機箱的PCIe X16插槽中使用，在保持高性能的同時降低了系統的成本。IM60XX系列硬件設備直接插入電腦，可以完成所有的實時控制運算，不再需要外接控制箱。

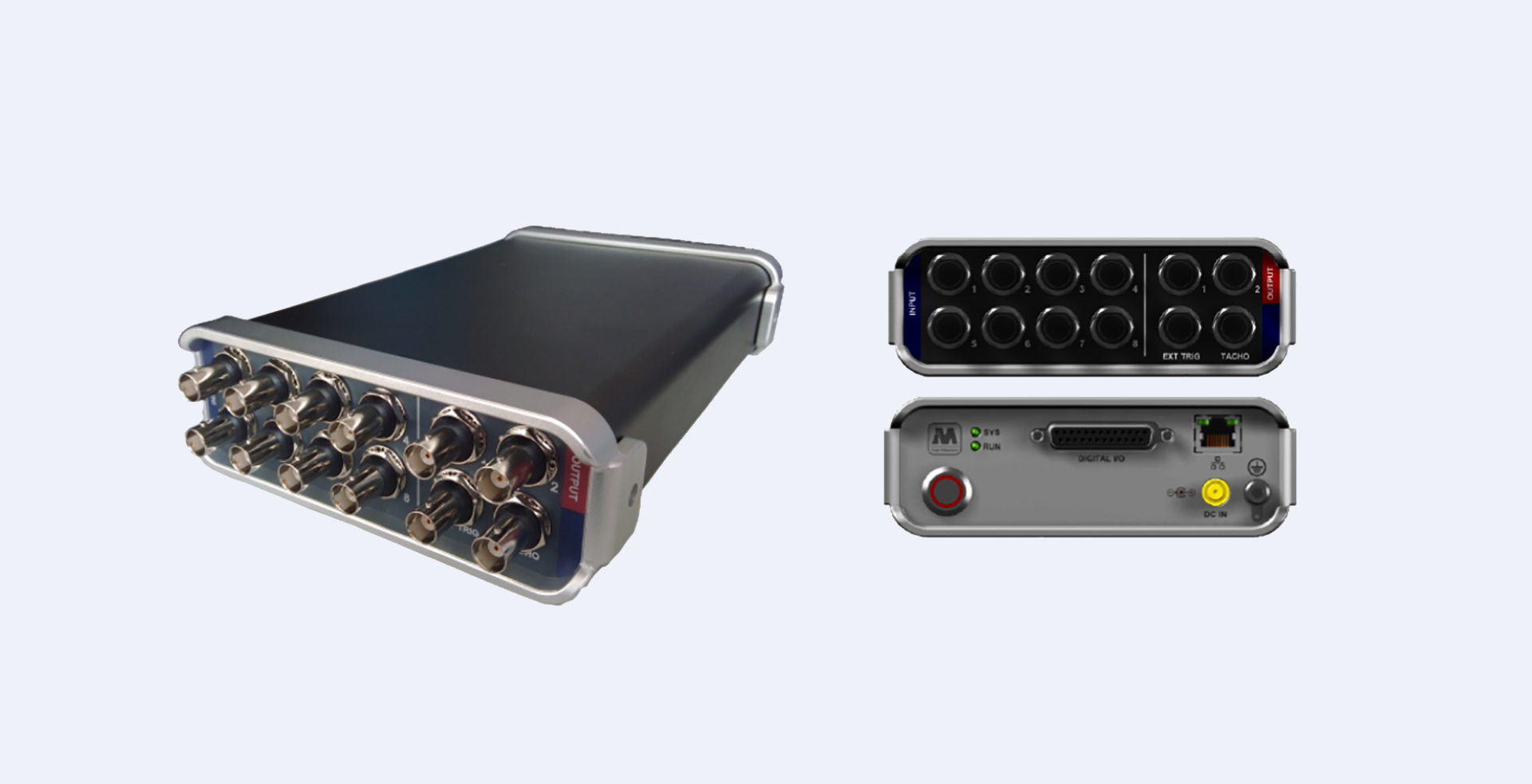

便攜式IM12系列

針對于便攜式應用場景和應用領域，IM12XX系列硬件設備（例如IM1204C、IM1204S、IM1208H、IM1208C、IM1208S等），外形較小，便于外出攜帶。支持車輛點煙口取電，可以隨車測量車輛振動、噪聲。

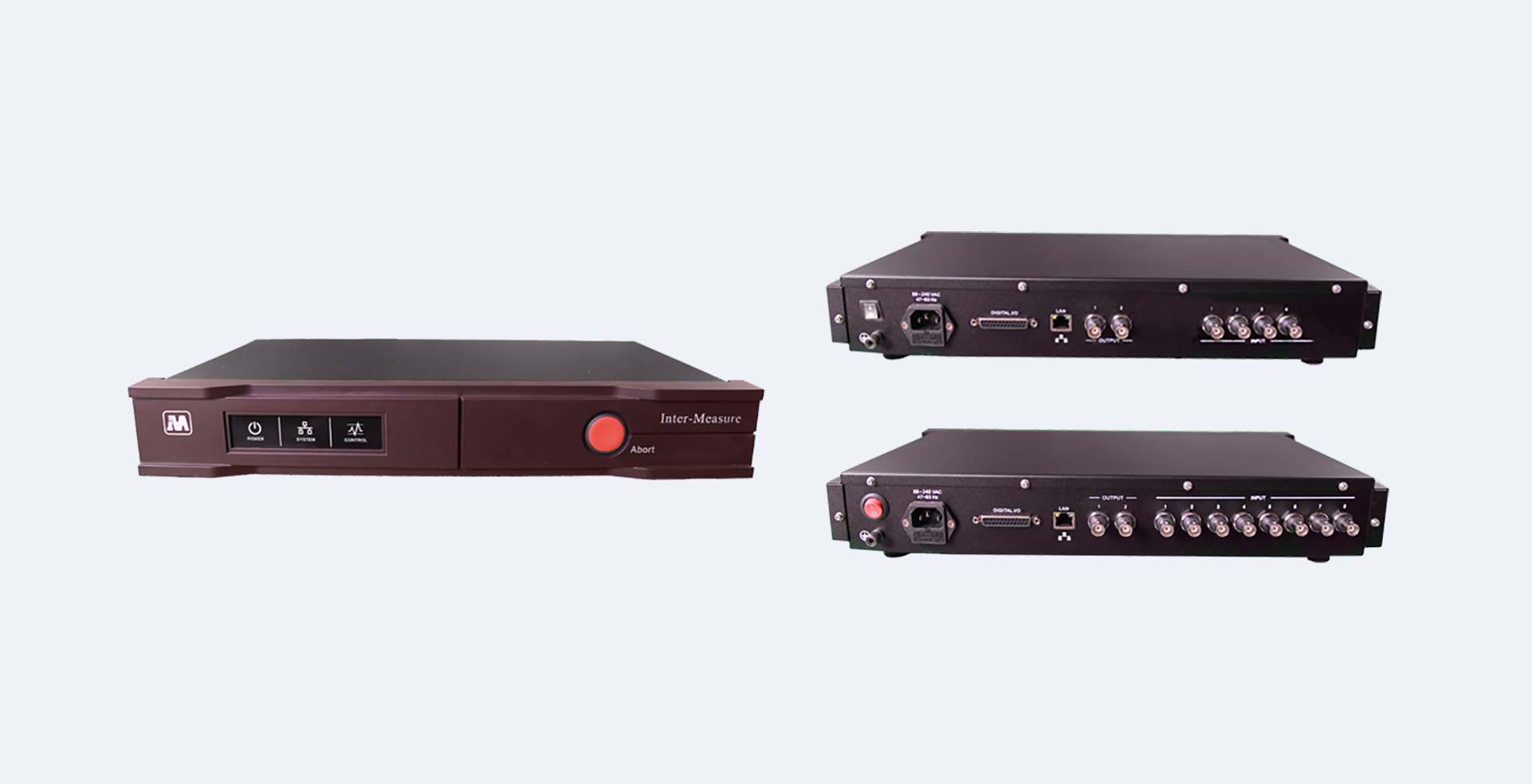

臺式IM20系列

針對試驗室應用場景和應用領域，IM20XX系列硬件設備（例如IM2002C、IM2004C、IM2008C、IM2016C等），設備接口豐富，通道數較多，適用于不需要經常移動，需要較多采集控制通道的地方。

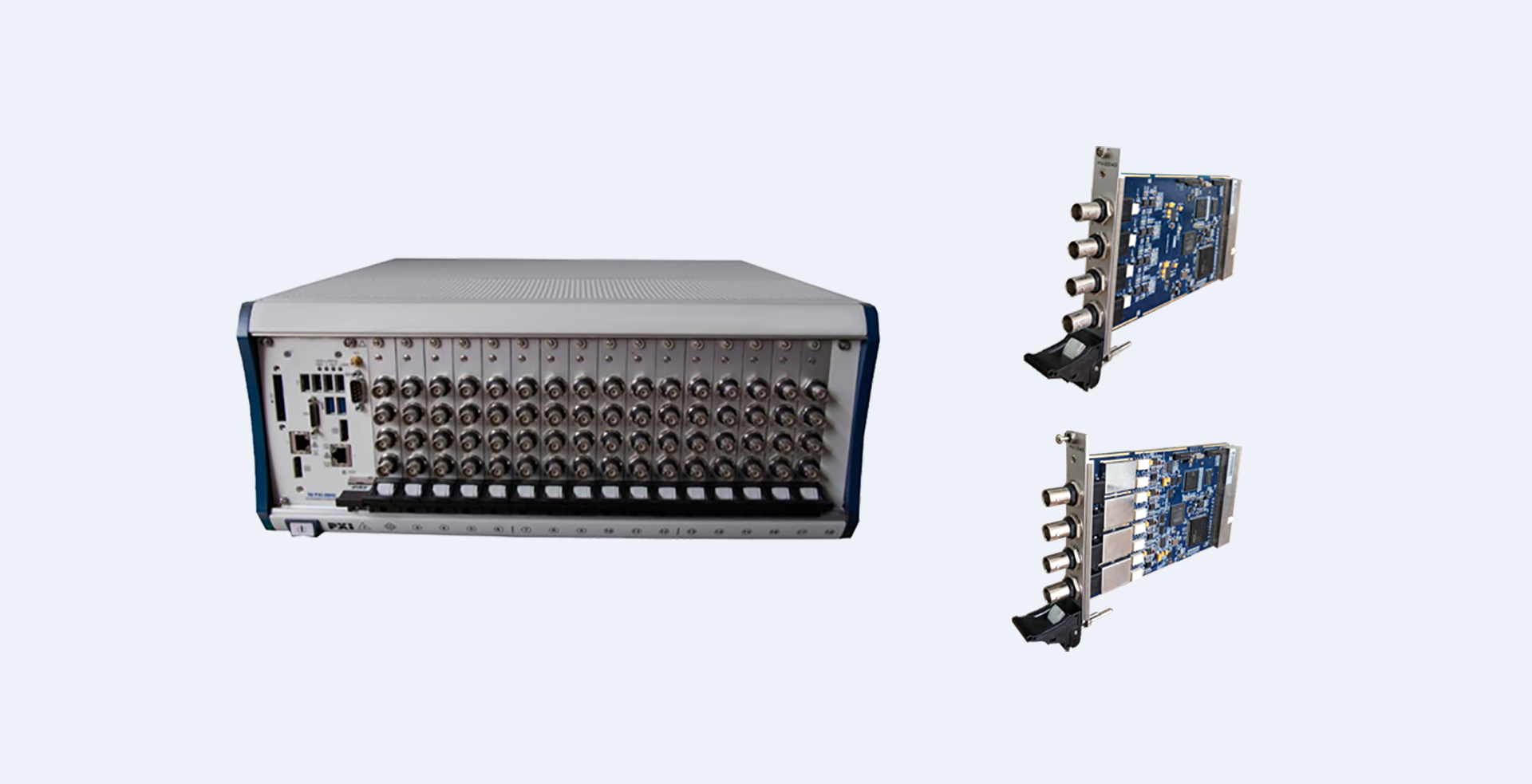

多通道式IM16系列

針對大型MIMO試驗，需要較多的控制/采集通道，提供了IM16XX系列的硬件設備（例如24通道IM1608、48通道IM1614、64通道IM1618等）、IMI8系列的硬件設備（例如32通道IM1806、128通道IM1818）。IM16XX系列控制儀，每個采集模塊具有4個輸入通道，可根據用戶需求靈活配置通道數，配置可選容量硬盤，可作為離線數據記錄存儲設備；可以實現多軸多自由度的振動控制，常用于雙臺、多臺并激的電動臺振動控制以及多軸多自由度的液壓臺振動控制中。

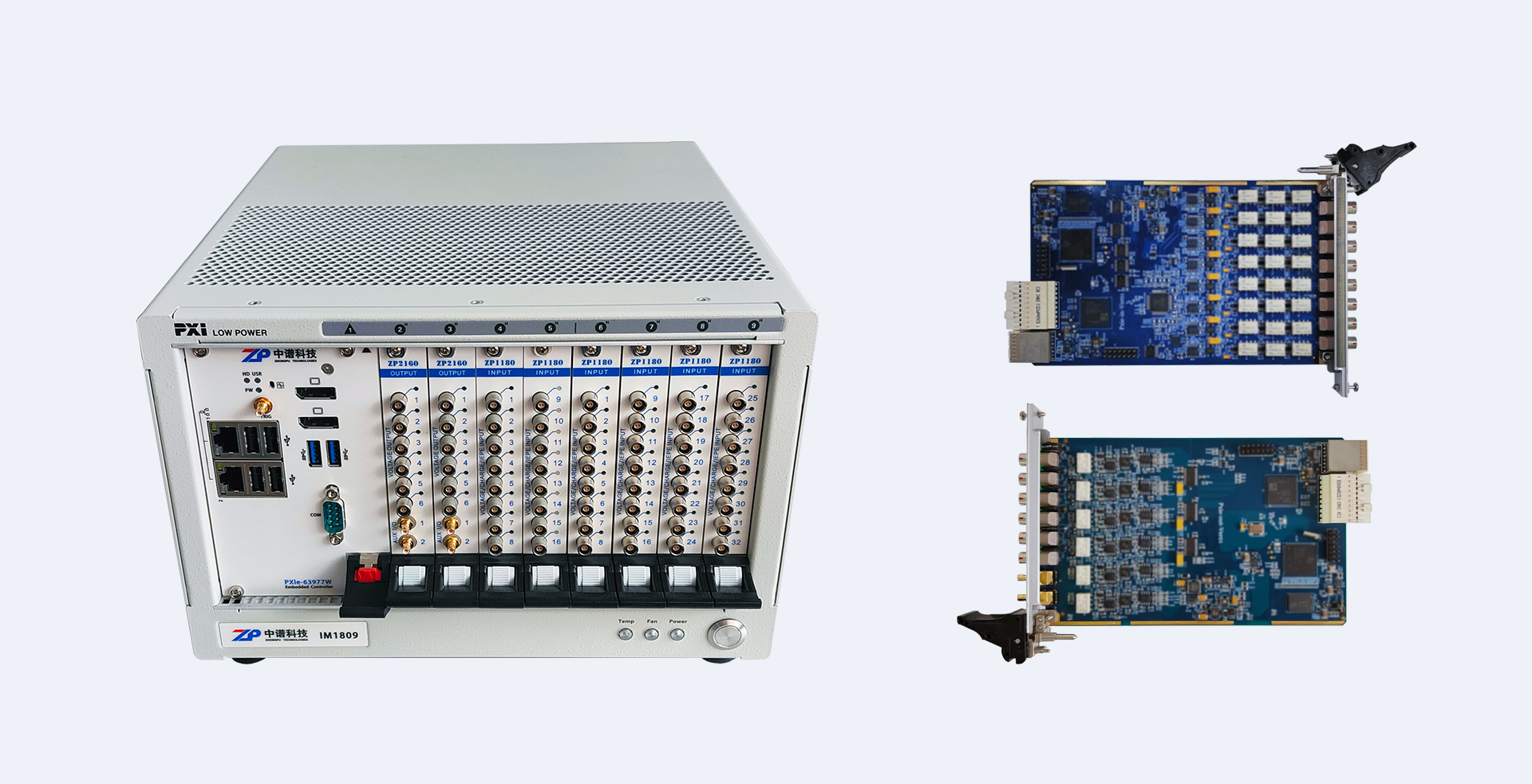

多通道式IM18系列

針對大型MIMO試驗，需要較多的控制/采集通道，提供了IM16XX系列的硬件設備（例如24通道IM1608、48通道IM1614、64通道IM1618等）、IMI8系列的硬件設備（例如32通道IM1806、64通道IM1809、128通道IM1818）。IM18XX系列控制儀，每個采集模塊具有8個輸入通道，可根據用戶需求靈活配置通道數，配置320G硬盤，可作為離線數據記錄存儲設備；可以實現多軸多自由度的振動控制，常用于雙臺、多臺并激的電動臺振動控制以及多軸多自由度的液壓臺振動控制中。

型號 便攜式 臺式 多通道 板卡式
IM1204C IM1204S IM1208C IM1208S IM2002C IM2004C IM2008C IM2016C IM16系列 IM18系列 IM6002C IM6004C
輸入通道 4 8 2 4 8 16 4~68個同步輸入/輸出 8~128個同步輸入/輸出 2 4
輸出通道 2 1 2 4 4~68個同步輸入/輸出 8~128個同步輸入/輸出 2
應變 不支持 支持 不支持 支持 不支持 可定制 不支持
Tacho輸入 不支持 支持 不支持 不支持 不支持
GPS同步 支持 不支持 不支持 不支持
采樣率 262.144KHz 192.000KHz 204.800KHz 262.144KHz 262.144KHz
輸入阻抗 單端阻抗1MΩ,差分阻抗2MΩ 單端阻抗100KΩ/差分阻抗200KΩ 單端阻抗1MΩ,差分阻抗2MΩ 單端阻抗1MΩ,差分阻抗2MΩ
通訊 百兆網絡 百兆網絡 千兆網絡 PCIe網絡
CAN 支持 支持 支持 不支持
RS485 支持 支持 支持 不支持
輸入類型 支持電壓、電荷、IEPE輸入
電壓范圍 ±10V
ADC 24位
DAC 24位
輸出阻抗 ＜50Ω
動態范圍 ≥120dB
通道量程 ±10V，±1V，±100mV
模擬通道 可選差分/單端，模擬抗混疊濾波器和160dB/oct線性相位數字濾波器，提供0.5Hz高通濾波器
